Routen bearbeiten in der Tourenplanung

Wenn Routen in der Tourenplanung mit dem Routenberechnungsalgorithmus (F12) berechnet werden, sind diese grundsätzlich für eine Aussage zum Zeitaufwand der Tour geeignet. Dabei werden jedoch fahrerbezogene Präferenzen nicht berücksichtigt, wie zum Beispiel:

bevorzugtes Rechtsabbiegen aufgrund der Verkehrssituation oder
das Fahren von Schleifen anstelle von Wendemanövern.

Des Weiteren kann im aktuellen Status des Planungsprojekts nicht eindeutig bestimmt werden, wo Abbiegemanöver möglich sind und wo nicht, da örtliche Gegebenheiten nicht vollständig abgebildet sind. Beispiele hierfür sind Verkehrsspiegel oder zu enge Straßen.

Aus diesen Gründen müssen die automatisch berechneten Routen manuell nachbearbeitet werden. Das entsprechende Vorgehen wird im folgenden Artikel beschrieben.

Damit die Route ebenfalls auf der Karte ersichtlich ist, aktivieren Sie zusätzlich noch die Checkbox in der Spalte Route. Um nun den Dialog Route bearbeiten zu öffnen drücken Sie die F9-Taste. Im Anschluss daran wird das Dialogfenster geöffnet.

Routen bearbeiten, Dialog öffnen

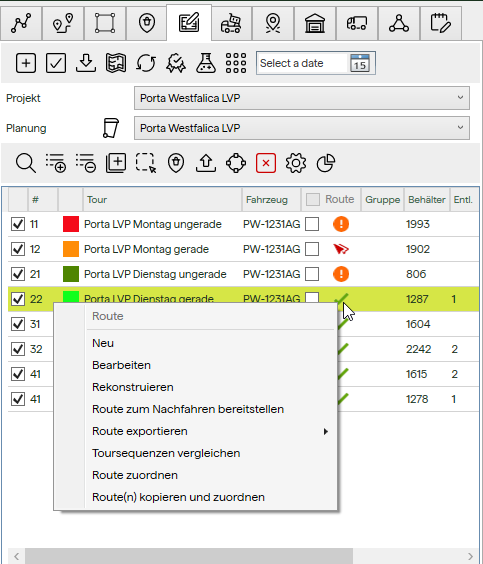

Damit die Route ebenfalls auf der Karte ersichtlich ist, aktivieren Sie zusätzlich noch die Checkbox in der Spalte Route. Um nun den Dialog Route bearbeiten zu öffnen drücken Sie die F9-Taste. Im Anschluss daran wird das Dialogfenster geöffnet. Alternativ kann man Rechtsklick auf den ✅ und Route bearbeiten wählen.

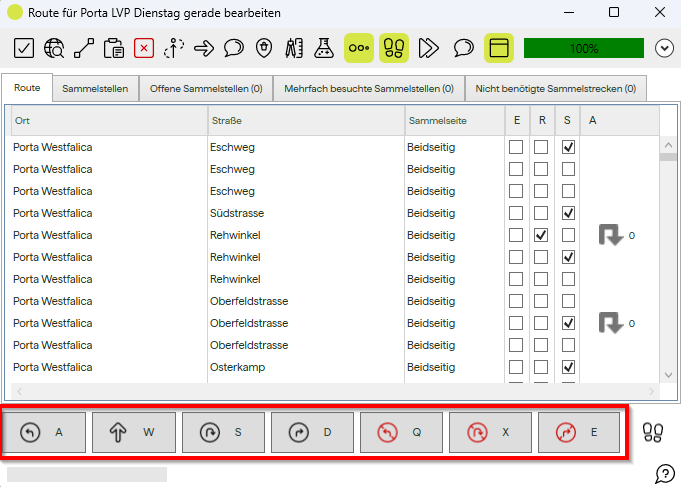

In der Toolbar stehen verschiedene Werkzeuge zur Verfügung, um die Route zu bearbeiten. Darunter sieht man verschiedene Reiter, in denen die Routenabschnitte sowie die Sammelstellen aufgelistet werden, die in der Route enthalten sind. Der Statusbalken im rechten oberen Eck des Fensters gibt Aufschluss auf die Vollständigkeit der Route. Mit einem einfachen Klick auf einen Routenabschnitt im Reiter Route wird dieser auf der Karte optimal dargestellt, sofern in der Toolbar das Werkzeug "Auf Karte verfolgen" aktiviert ist. Mit den Sammelstellen, den offenen Sammelstellen, den mehrfach besuchten und nicht benötigten Sammelstellen verhält es sich genau so.

Mit dem Aktivieren der verschiedenen Kontrollkästchen kann für jeden Routenabschnitt festgelegt werden, ob dieser als Einbahn (E), als rückwärts fahren (R) oder als zu sammelnder Routenabschnitt (S) berücksichtigt werden soll. Wird ein Routenabschnitt als rückwärts markiert, bei welchem im Streckennetz bereits die Gegenfahrbahn als 'rückwärts bevorzugt' markiert wurde, erhält man eine Hinweismeldung.

Außerdem werden die unterschiedlichen Abbiegungehinweise (A) angezeigt.

Abbiegehinweise können im unteren Teil des Fensters definiert werden. Abbiegehinweise werden in der awm app als Sprachansage angezeigt.

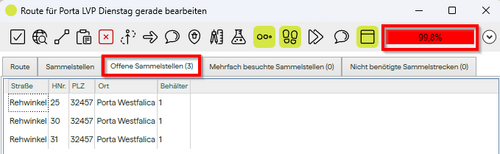

Offene Sammelstellen

Dies bedeutet, dass Sammelstellen in der Routenführung nicht bedient werden. Die Prozentangabe macht deutlich, wie viel Prozent, der in der Route enthaltenen Sammelstellen, tatsächlich bedient werden. Unser Ziel ist es die 100% Marke zu erreichen. Es gibt zwei Möglichkeiten für offene Sammelstellen. Entweder gibt es einen Routenabschnitt, dem die Zuweisung "Sammeltätigkeit" fehlt oder es führt kein Routenabschnitt an der Sammelstelle vorbei. Mit einem Rechtsklick irgendwo auf die betroffene Sammelstelle erscheint das Feld "Sammelmarkierung setzen". Klicken Sie es mit der linken Maustaste an und die Sammeltätigkeit wird automatisch beim Routenabschnitt gesetzt. Sollte dies nicht der Fall sein, dann fehlt der Routenabschnitt komplett in der Route. Mit einem Linksklick irgendwo auf die Sammelstelle wird diese auf der Karte optimal dargestellt - Sie können auch einfach mit F3 die Sammelstelle optimal anzeigen lassen. Markieren Sie diese vorher. Nun heißt es Routenabschnitt einfügen. Alle notwendigen Werkzeuge sind im Bereich Toolbar beschrieben. In der Tourenplanung wird die Route mit einem angezeigt.

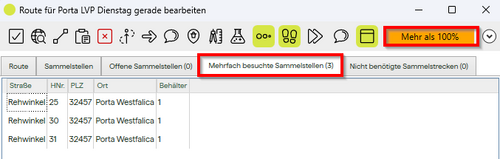

Mehrfach besuchte Sammelstellen

Hier erscheinen Sammelstellen, bei denen mehrere Routenabschnitte mit Sammeltätigkeit vorkommen. Dies ist nicht so tragisch, doch wenn die Route für die awm app bereitgestellt wird erscheint dem Fahrer die Information, dass auf diesem Routenabschnitt gesammelt werden muss. Er hat die Sammelstelle(n) jedoch bei der ersten Fahrt in dieser Straße gesammelt und wundert sich, wieso nochmals gesammelt werden sollte. Daher empfehlen wir, dies zu beheben. Mit einem Rechtsklick auf die Sammelstelle im Reiter "Mehrfach besuchte Sammelstellen" öffnet sich ein Auswahlfenster:

Diese Mehrfachsammlung aufheben - das System hebt automatisch die "Sammeltätigkeit" von dem Routenabschnitt auf.
Alle Mehrfachsammlungen aufheben - sind mehrere Sammelstellen betroffen, können Sie ganz einfach mit dieser Auswahl mit einem Klick die Route bereinigen.

In der Tourenplanung wird die Route mit einem angezeigt.

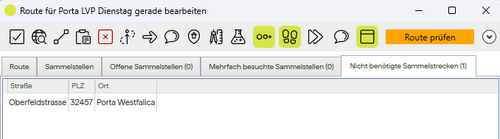

Nicht benötigte Sammelstrecken

Es befinden sich in der Route Routenabschnitte, die mit Sammeltätigkeit hinterlegt wurden, auf denen es jedoch keine Sammelstelle gibt. Hier verhält es sich wie im vorherigen Fall. Die Route kann ohne Bereinigung auf die awm app gesendet werden. Auf der app wird dieser Routenabschnitt mit Sammeltätigkeit angezeigt, obwohl hier keine Sammelstelle existiert. Klicke mit der rechten Maustaste auf die Sammelstelle und wähle zwischen:

Diese Sammelmarkierung entfernen - die Sammeltätigkeit wird auf dem gewählten Routenabschnitt entfernt.
Alle Sammelmarkierungen entfernen - gibt es wiederum mehrere nicht benötigte Sammelstrecken, wählen Sie diese Funktion und es werden alle Sammelmarkierungen die nicht benötigt werden entfernt.

Ist die Auswahl Auf Karte verfolgen aktiviert wird mit einem einfachen Linksklick auf den nicht benötigten Sammelstreckenabschnitt, dieser auf der Karte optimal angezeigt. Ist diese Auswahl nicht aktiviert.

In der Tourenplanung wird die Route mit angezeigt.

Tourenplanung und Behälterverwaltung synchronisieren

Sind alle Touren bearbeitet und für das Tablet freigegeben, muss noch die Tourenplanung und Behälterverwaltung synchronisiert werden.

Werkzeuge

Route in der Datenbank speichern

Mit dem kann die Route in der Datenbank gespeichert werden.

Routenabschnitt auswählen

Klicke auf das Symbol und anschließend auf der Karte mit der linken Maustaste auf den gewünschten Routenabschnitt. Der ausgewählte Routenabschnitt wird im Dialogfenster Route bearbeiten grün hinterlegt angezeigt. Falls ein Routenabschnitt zwei oder mehrfach in der Tour befahren wird, dann wird der Dialog Routenabschnitt auswählen geöffnet. Hier kann gewählt werden, vor welchem Routenabschnitt einen Neuen hinzufügt werden soll. Die Zahl vor der Straße bedeutet, dass es der X-te Routenabschnitt in der Route ist. Wenn auf die Zahl oder die Straße geklickt wird, dann wird der entsprechende Routenabschnitt im Dialog Route bearbeiten grün markiert und das Pop-up schließt sich automatisch.

Routenabschnitt nach dem aktuell ausgewählten Routenabschnitt einfügen

Hat man nun den richtigen Routenabschnitt ausgewählt, aktivieree das Werkzeug und mit einem Klick mit der linke Maustaste auf die entsprechende Stelle auf der Karte wird ein Routenabschnitt hinzugefügt. Mit Shift-Klick fügt man einen Routenabschnitt mit Sammeltätigkeit ein. So können auf diese Weise so viele Routenabschnitte hinzufügt werden, wie man benötigt.

Zwischenablage

Dieses Werkzeug bietet folgende Möglichkeiten:

Ausschneiden - ausgewählte Routenabschnitte ausschneiden und in die Zwischenablage kopieren
Kopieren - ausgewählte Routenabschnitte in die Zwischenablage kopieren
Davor einfügen - Zwischenablage vor dem ausgewählten Routenabschnitt einfügen
Danach einfügen - Zwischenablage nach dem ausgewählten Routenabschnitt einfügen

Markiere hierfür mit Strg+Klick die gewünschten Routenabschnitte (Auswahl für nicht zusammenhängende Routenabschnitte) oder von oben beginnend mit Klick den Anfang und mit Shift+Klick den Endabschnitt und klicke anschließend auf das Symbol und wähle die gewünschte Aktion aus.

Bevor Sie Routenabschnitte einfügen müssen Sie diese vorab ausschneiden oder kopieren. Beim Ausschneiden oder Kopieren bleibt Ihnen die Zwischenablage solange erhalten, bis Sie das Fenster "Route bearbeiten" schließen.

Ausgewählte Routenabschnitte löschen

Wähle zuerst die Routenabschnitte, die aus der Route gelöscht werden sollen, mit Strg+Klick (Auswahl für nicht zusammenhängende Routenabschnitte) oder Shift+Klick (Anfang und Ende von zusammenhängenden Routenabschnitten) aus. Mit Aktivierung des werden diese dann gelöscht.

Auf der Karte verfolgen

Um die einzelnen Wegpunkte beziehungsweise Routenabschnitte auf der Karte zu verfolgen, klicke auf das Symbol.

Zeige aktuellen und folgenden Streckenabschnitt

Wenn dieser Button aktiviert ist, wird der aktuell ausgewählte Streckenabschnitt standardmäßig in rot und der darauf folgende Streckenabschnitt in blau angezeigt. Man kann die Farben in den Einstellungen in der Kategorie Routen, nach eigenen Vorstellungen anpassen.
